У нас можно купить изоляционный адаптер RSES, RSSS по лучшей цене в Екатеринбурге. Прямые цены от производителя!

Экранированная система на напряжение 10 и 20 кВ для трансформаторов и ячеек РУ с газовой изоляцией для бушингов типа А



Номинальное

напряжение

Uo/U (кВ)

Сечение

жилы (мм²)

Диаметр

по изоляции (мм)

Угловой адаптер Прямой адаптер

наконечник под опрессовку

механический наконечник наконечник под опрессовку
6/10 25

35

50

70

95

120

13,5-17,4

13,5-17,4

13,5-17,4

16,3-20,8

16,3-20,8

19,6-24,1

RSES-5203-CEE01RSES-5205-CEE01

RSES-5217-CEE01

RSES-5219-CEE01



RSES-5202

RSES-5203

RSES-5205

RSES-5217

RSES-5219

RSES-5224

RSSS-5202

RSSS-5203

RSSS-5205

RSSS-5217

RSSS-5219



12/20 25

35

50

70

95

95

120

16,3-20,8

16,3-20,8

19,6-24,1

19,6-24,1

19,6-24,1

23,1-27,7

23,1-27,7

RSES-5213-CEE01RSES-5225-CEE01

RSES-5227-CEE01

RSES-5229-CEE01





RSES-5212

RSES-5213

RSES-5225

RSES-5227

RSES-5229

RSES-5239

RSES-5234

RSSS-5212

RSSS-5213

RSSS-5225

RSSS-5227

RSSS-5229





Модификация -P применяется для наружной установки с термоусаживаемыми трубками с клеем и нанесённой на них маркировкой фаз, например: RSES 5225-P

Модификация -R применяется для наружной установки с манжетами надвижного типа “Rayvolve”, которые натягиваются на слой герметизирующей мастики, например: RSES 5225-R

Примечание: Термоусаживаемые манжеты также обеспечивают надежную герметизацию соединения и обеспечивают маркировку фаз. Такие манжеты входят в комплекты с маркировкой “-Р”.

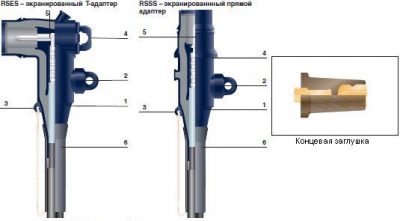

Описание конструкции

  1. Экранированный корпус со встроенным конусом ВНЭП
  2. Измерительная вставка
  3. Ушко заземления
  4. Место наложения фиксирующего зажима
  5. Контактный штифт
  6. Герметизирующая манжета (“Rayvolve”)

Экранированные адаптеры Райхем предназначены для подсоединения одножильных кабелей с пластмассовой изоляцией к ячейкам РУ с газовой изоляцией с бушингами типа А (250 А) в соответствии с EN 50181 на напряжение до 24 кВ. Адаптер имеет прямое или Т-образное исполнение.

Конструкция

Внутри толстостенного корпуса адаптера создается конус геометрического выравнивания напряженности электрического поля (ВНЭП). Внутренняя поверхность выполнена таким образом, чтобы обеспечить герметизацию с кабелем и конусообразным бушингом. Изоляционный слой корпуса изготовлен из поперечно-сшитого полимера типа EPDM и экранирован наружным 3-х миллиметровым слоем проводящего полимера, который соединяется с землей и создает электрический экран. Адаптер имеет исполнения для внутренней и наружной установки.

Специальный подбор материалов и особая конструкция адаптера позволяют применять его в широком диапазоне кабельных размеров. Размеры разделки кабеля для углового и Т-образного адаптеров одни и те же.

Адаптеры имеют специальную измерительную вставку для производства емкостного измерения для определения наличия напряжения на кабеле, не отключая его. Эта вставка защищена экранной крышкой.

В комплект адаптера на 3 фазы входят наконечники под опрессовку (в соответствии с VDE 0220), которые могут быть применены для алюминиевых и медных жил кабеля; втычной штифт, ключ, фиксирующий зажим, смазка, монтажная инструкция.

Монтаж

После разделки кабеля и опрессовки наконечника адаптер насаживается на кабель. Для угловых адаптеров соединительный штифт вворачивается в наконечник шестигранным ключом (ключ входит в комплект). Фиксирующий зажим позволяет легко установить и закрепить адаптер на бушинге. Для герметизации соединения внешней оболочки кабеля с адаптером применяется манжета надвижного типа (“Rayvolve”) или термоусаживаемая манжета с маркировкой фаз.

Концевая заглушка

Тип адаптера Обозначение для заказа Примечание
RSES, RSSS COOP-DPD250 бушинг типа A



Концевая заглушка предназначена для установки на адаптер, отсоединенный от бушинга РУ, во время проведения испытаний на кабеле. Заглушку следует устанавливать до подачи какого-либо напряжения. Испытания без заглушки могут привести к повреждению адаптера.
