Концевые муфты ESS предназначены для напряжения от 72,5 кВ до 300 кВ с различной длиной пути тока утечки. Оснащенная силиконовыми юбками труба из армированного стекловолокна обеспечивает очень высокую механическую прочность. Труба заполнена изолирующим компаундом. Легко устанавливаемая головная арматура позволяет муфте ESS быть частью системы, не требующей обслуживания.
Конструкция:
Изолирующий наполнитель: композитный материал (для трубы из армированного стекловолокна с силиконовыми юбками)
Управляющая часть: силикон
Соединение проводников:
прессование или резьбовое соединение
Набор для заземления
Примечание:
Дополнительные принадлежности не входят в объем поставки и в случае необходимости заказываются отдельно.
Технические данные по концевой муфте для кабеля с сечением 2500 кв.мм предоставляются по запросу
| Модель |
Поперечное
сечение
проводника
(кв.мм) |
Наружный диаметр
кабельной изоляции
(подготов.)
(мм) |
Вес нетто,
(кг) |
Мин.
Длина пути
тока утечки
(мм) |
Класс
загрязн.
|
Класс
загрязнения
(мм/кВ) |
ESS145-C37
ESS145-C40
ESS145-C45
ESS145-C50
ESS145-C72
ESS145-C72
ESS145-C88 |
150 — 1200
150 — 2000
150 — 1200
150 — 2000
150 — 2000
1600 — 2500
1600 — 2500
|
46 — 84
46 — 99
46 — 84
46 — 99
46 — 99
82 — 118
82 — 118
|
~111
~128
~118
~144
~206
~220
~220
|
3625
3988
4495
4945
7178
7178
8880
|
3
3
4
4
—
—
—
|
25
25
31
31
45
45
55
|
Размеры
| Модель |
C (мм) |
D (мм) |
E (мм) |
A (мм) |
L (мм) |
I (мм) |
K (мм) |
H (мм) |
ESS145-C37
ESS145-C40
ESS145-C45
ESS145-C50
ESS145-C72
ESS145-C72
ESS145-C88 |
420 (500)
420 (500)
420 (500)
420 (500)
420 (500)
600 (500)
600 (500) |
345 (400)
345 (400)
345 (400)
345 (400)
345 (400)
345 (400)
345 (400) |
19
19
19
19
19
19
19 |
~550
~550
~550
~550
~550
~550
~550 |
1612
1622
1612
1622
2232
2232
2232 |
100
100
100
100
100
100
100 |
30,40,50
30,40,50
30,40,50
30,40,50
30,40,50
50
50 |
326
376
326
416
416
416
416 |
Макс. рабочее напряжение Um (кВ) 145
Методика проведения испытаний (стандарт) IEC60840, IEC60815
Номинальное предельное импульсное напряжение (молниевый ударный разряд) (пКл) 132 — 138
Измерение частичного разряда U (кВ) (кВ) 650 <5
Концевые муфты ESS 72 на напряжение до 72,5 кВ
Концевые муфты ESS 123 на напряжение до 123 кВ
Концевые муфты ESS 145 на напряжение до 145 кВ
Концевые муфты ESS 170 на напряжение до 170 кВ
Концевые муфты ESS 245 на напряжение до 245 кВ
Концевые муфты ESS 300 на напряжение до 300 кВ
|

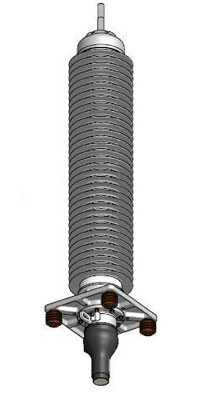

Концевая кабельная муфта IXOSIL ESS 145
