Концевые кабельные муфты ESU предназначены для непосредственного ввода кабелей с изоляцией из полимерных материалов в маслонаполненное оборудование. Поставляются в вертикальном, горизонтальном и перевернутом исполнении для напряжения от 72,5 кВ до 170 кВ.
Конструкция:
Изолятор: литьевая смола
Управляющая часть (стресс-конус): силикон
Юбки: силикон
Соединение проводников:
прессование или резьбовое соединение
Дополнительные принадлежности:
Адаптационный фланец, экранирующий электрод
Примечание:
Горизонтальное исполнение поставляется с расширительным баком. Перевернутое исполнение поставляется по запросу. Дополнительные принадлежности не входят в объем поставки и в случае необходимости заказываются отдельно.
| Модель |
Поперечное
сечение
проводника
(кв.мм) |
Наружный диаметр
кабельной изоляции
(подготов.)
(мм) |
Вес нетто,
(кг) |
Максимальный
наружный
диаметр кабеля
(мм) |
| ESU123-H(1)
ESU123-V(2) |
150 — 2000
150 — 2500
150 — 2000
150 — 2500
|
46 — 99
84 — 110
46 — 99
84 — 110
|
~78
~86
~72
~80
|
120
170
120
170
|

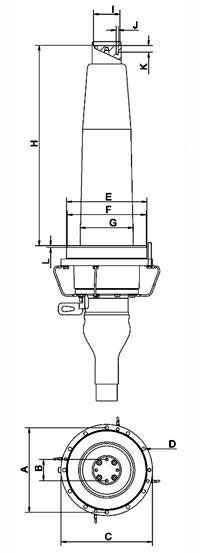

Размеры
| Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
ESU123-H(1)
ESU123-V(2) |
320
320
320
320
|
80 ± 0,3
80 ± 0,3
80 ± 0,3
80 ± 0,3
|
345
345
345
345
|
12 x 13,5
12 x 13,5
12 x 13,5
12 x 13,5
|
303
303
303
303
|
298 ± 0,3
298 ± 0,3
298 ± 0,3
298 ± 0,3
|
200
215
200
215
|
757 ± 1
757 ± 1
757 ± 1
757 ± 1
|
100
100
100
100
|
4 x M10
4 x M10
4 x M10
4 x M10
|
24
24
24
24
|
7
7
7
7
|
Макс. рабочее напряжение Um (кВ) 123
Методика проведения испытаний (стандарт) IEC60840, EN50299
Номинальное напряжение U (кВ) 110 — 115
Номинальное предельное импульсное напряжение (молниевый ударный разряд) (кВ) 550
Измерение частичного разряда (пКл) <5
Концевые муфты ESU 72 на напряжение 72,5 кВ
Концевые муфты ESU 123 на напряжение 123 кВ
Концевые муфты ESU 145 на напряжение 145 кВ
Концевые муфты ESU 170 на напряжение 170 кВ
|
Концевые кабельные муфты IXOSIL ESU123-H(1)
Концевые кабельные муфты IXOSIL ESU123-V(2)
Соединительные элементы IXOSIL для трансформаторов и РУ с газовой изоляцией ESU 123
|
