Концевые кабельные муфты ESU предназначены для непосредственного ввода кабелей с изоляцией из полимерных материалов в маслонаполненное оборудование. Поставляются в вертикальном, горизонтальном и перевернутом исполнении для напряжения от 72,5 кВ до 170 кВ.
Конструкция:
Изолятор: литьевая смола
Управляющая часть (стресс-конус): силикон
Юбки: силикон
Соединение проводников:
прессование или резьбовое соединение
Дополнительные принадлежности:
Адаптационный фланец, экранирующий электрод
Примечание:
Горизонтальное исполнение поставляется с расширительным баком. Перевернутое исполнение поставляется по запросу. Дополнительные принадлежности не входят в объем поставки и в случае необходимости заказываются отдельно.
| Модель |
Поперечное
сечение
проводника
(кв.мм) |
Наружный диаметр
кабельной изоляции
(подготов.)
(мм) |
Вес нетто,
(кг) |
Максимальный
наружный
диаметр кабеля
(мм) |
ESU72-H(1)
ESU72-V(2) |
95 — 2000
95 — 2000
|
37 — 89
37 — 89
|
~55
~52
|
120
120
|

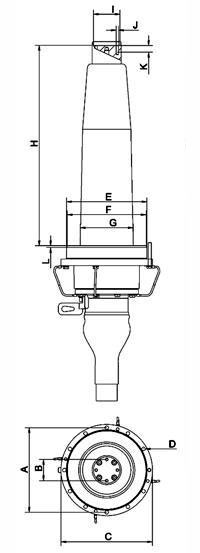

Размеры
| Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
ESU72-H(1)
ESU72-V(2) |
270
270
|
80 ± 0,3
80 ± 0,3
|
295
295
|
8 x 11
8 x 11
|
255
255
|
245 ± 0,3
245 ± 0,3
|
184
184
|
583 ± 1
583 ± 1
|
100
100
|
4 x M10
4 x M10
|
24
24
|
7
7
|
Макс. рабочее напряжение Um (кВ) 72,5
Методика проведения испытаний (стандарт) IEC60840, EN50299
Номинальное напряжение U (кВ) 60 — 69
Номинальное предельное импульсное напряжение (молниевый ударный разряд) (кВ) 325
Измерение частичного разряда (пКл) <5
Концевые муфты ESU 72 на напряжение 72,5 кВ
Концевые муфты ESU 123 на напряжение 123 кВ
Концевые муфты ESU 145 на напряжение 145 кВ
Концевые муфты ESU 170 на напряжение 170 кВ
|
Концевые кабельные муфты IXOSIL ESU72-H(1)
Концевые кабельные муфты IXOSIL ESU72-V(2)
Соединительные элементы IXOSIL для трансформаторов и РУ с газовой изоляцией ESU 72
|
